光伏板iv曲线测试仪：测量IV面线、PV曲线、短路电流……

光伏组件在生产、运输、安装和运行过程中可能出现各种问题，如隐裂、断栅、热斑、功率衰减等。这些问题会直接影响组件的发电效率和使用寿命，甚至可能引发安全隐患。

通过 IV 曲线测试，可以在组件安装前进行质量验收，确保进场组件的实际性能与标称参数一致，避免因运输损坏或质量问题导致的系统性能损失。在电站运维阶段，定期的 IV 曲线测试能够及时发现性能异常的组件，定位故障位置，减少发电量损失。

而且光伏组件在长期运行过程中会出现功率衰减现象，通过对比不同时期的 IV 曲线参数，可以量化评估组件的衰减速率，为电站的生命周期管理和收益预测提供依据。

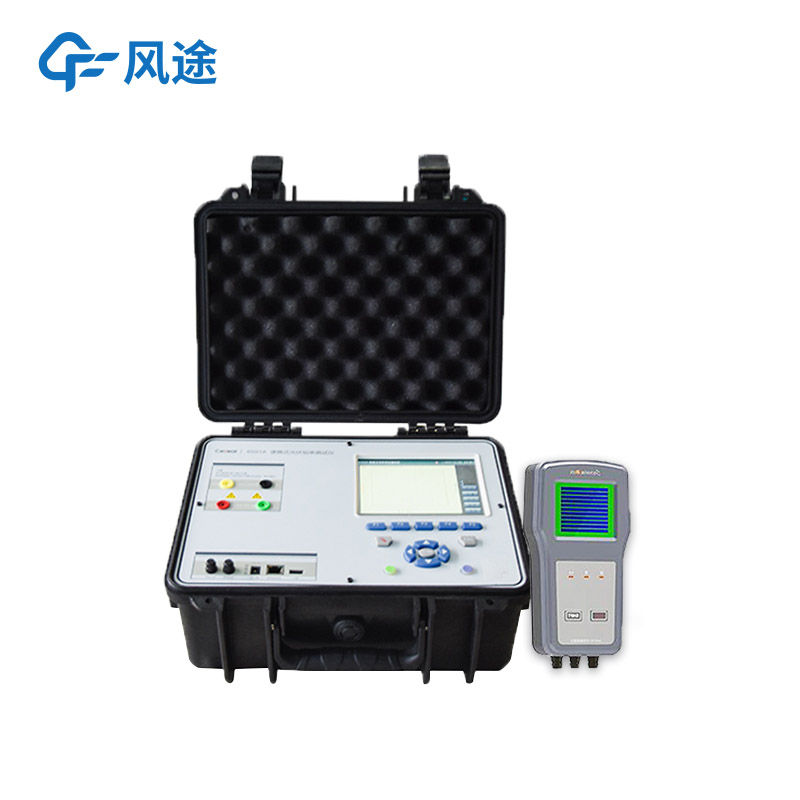

光伏板 IV 曲线测试仪是评估光伏组件电气性能的常用设备，通过精确测量和分析光伏组件在不同工作条件下的电流-电压特性，为光伏系统的设计、安装、调试和维护提供判断标准。该设备采用负载模拟和数据采集技术，能够全面表征光伏组件的发电能力和性能状态。

测量参数有：I-V面线，P-V曲线，短路电流，开路电压，最大功率，最大场压，电流，太阳电池温度，辐照度等。

【I-V 曲线】是光伏组件最基本的特性曲线，反映组件在特定光照和温度条件下输出电流与电压的关系。曲线从短路状态（电压为 0，电流最大）平滑过渡到开路状态（电流为 0，电压最大），完整呈现组件的工作特性。通过分析 I-V 曲线的形状和参数，可以直观评估组件的发电性能和健康状况。

【P-V 曲线】展示组件输出功率与电压的关系，由 I-V 曲线派生而来（功率等于电流乘以电压）。P-V 曲线上存在一个明显的峰值点，即最大功率点，该点对应的功率值是组件在当前条件下的最大输出能力。P-V 曲线分析对于优化光伏系统的工作点设置具有重要意义。

【短路电流（Isc）】是指组件输出端短路时的电流值，代表组件在特定光照条件下能够产生的最大电流。短路电流与入射光强近似成正比关系，是评估组件光电转换能力的重要指标。短路电流的异常变化通常反映组件内部电路故障或光吸收能力下降。

【开路电压（Voc）】是组件在无负载状态下的输出电压，主要取决于组件的材料特性和温度条件。开路电压对温度变化较为敏感，随温度升高而下降。开路电压的测量值与标准值的偏差可以反映组件内部串联电路的完整性。

【最大功率（Pmax）】是组件在最佳工作点能够输出的最大电功率，是衡量组件性能的核心指标。最大功率值直接决定了组件的发电能力和系统的装机容量设计。通过定期监测最大功率，可以评估组件的功率衰减趋势。

【最大功率点电压（Vmp）、最大功率点电流（Imp）】分别是对应最大功率输出时的电压和电流值。这两个参数用于确定光伏系统的最佳工作点，指导逆变器的 MPPT（最大功率点跟踪）算法设计，确保系统始终工作在最高效率状态。

【太阳电池温度】对组件性能具有显著影响。光伏组件的转换效率随温度升高而下降，温度每升高 1℃，功率通常下降 0.3%~0.5%。准确测量电池温度对于功率数据的标准化处理和性能评估很重要。

【辐照度】是指单位面积上接收到的太阳辐射功率，单位为 W/㎡。辐照度直接影响组件的输出功率，标准测试条件（STC）下的辐照度为 1000W/㎡。实际测试中需要同步记录辐照度数据，用于将测试结果标准化到标准条件下进行比较。
