手摇式升降杆避雷针

编辑:超声波气象站 发布时间:2024-07-23

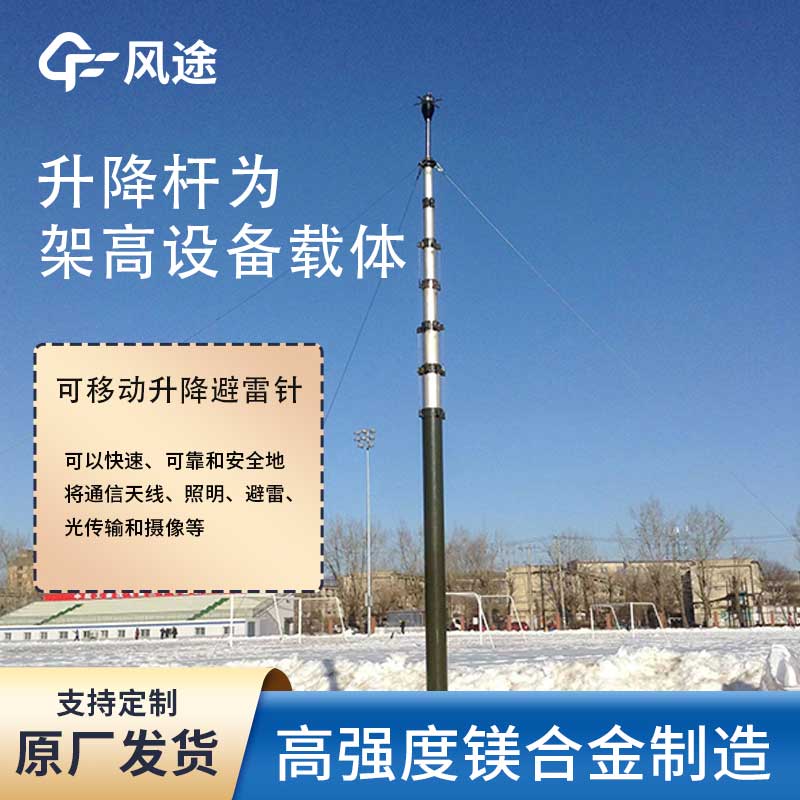

手摇式升降杆避雷针

一、手摇式升降杆避雷针使用范围

手摇式升降杆避雷针又称20米手动可提前放电避雷针,手摇式升降杆避雷针用于各种无线通信天线、照明灯、摄像头、夜视仪、普通避雷针等设备的架设支撑。尤其适用机动性较强,频繁移动的各种仪器的配装使用。如卫星信号接收天线、机动雷达避雷针的架设安装等。


二、手摇式升降杆避雷针适用环境

工作温度:电动型-45℃~+55℃,手动型±55℃。最大抗风30m/s(安装基础牢固和拉线状态),平坦坚频繁移动的各种仪器的配装使用。如卫星信号接收天线、机动雷达避雷针的架设安装等。坚实地面(室内、室外),车辆、方仓内装和外装,轮船、海上钻井平台安装。


三、手摇式升降杆避雷针技术参数

产品规格10米12米15米20米30米
展开高度10003mm12000mm15007mm20000mm30000mm
闭合高度2089mm2200mm2624mm2700mm3200mm
杆体材质镁合金镁合金镁合金镁合金四键管
产品重量40KG50KG60KG61KG120KG
驱动方式手动手动手动手动手动
抗风等级8-10级8-10级8-10级8-10级8-10级
杆体颜色军绿色军绿色军绿色军绿色军绿色
避雷针0.5m特种合金避雷针尖不锈钢避雷针0.5m特种合金避雷针尖不锈钢避雷针0.5m特种合金避雷针尖


四、手摇式升降杆避雷针选用条件

1.确定最大升高、闭合高度、承载重量、承载物迎风面积

2.确定地面安装、车外安装或车内安装

3.电动型确定选择立式还是卧式

4.电动型确定电机使用电源


五、手摇式升降杆避雷针结构特征及工作原理

结构紧凑,由升降杆、三脚支架、手摇把、拉线系统等组成。由手摇轴、伞齿轮、丝杠、丝母、钢丝绳组合传递动力,达到升降目的。采用“倍伸机构”,即各节活动杆同时升降,速度快,升起后可见钢丝绳外露。可在任意高度位置自锁,不下滑。


六、手摇式升降杆避雷针架设要求

1.升降避雷针必须安装在平坦、坚硬的基础上,保证承重后不下沉,不倾斜。

2.升降避雷针的装载不允许超过规定重量,装载要作用在杆体轴线上,禁止偏离轴线的不对称负载致使升降避雷针倾斜、弯曲。

3.升降避雷针必须垂直水平面,允许倾斜不大于0.5°。

4.风速超过14m/S时,架设或升降必须有拉线。

5.升起升降杆前必须摘下闭合锁挂钩。

6.升降前必须将固定载荷的紧固件拧紧。

7.使用、安装或运输过程中严禁碰砸,防止杆体变形。

8.升降过程中如出现升降不灵活或卡死等异常现象,应立即停止工作,查明原因、排除故障后再操作。

9.切记升、降过程拉固定管的三层拉线盒短拉线必须在闭锁状态,见图一闭锁状态详图。


七、手摇式升降杆避雷针地面架设、升起与拉线

1.选择好平整、坚硬、开阔场地,方圆能满足拉线钉地钉要求,即场地为大于或等于R=12.6m的圆形面积。

2.参照图二将上铰链、支腿及斜撑杆装到升降杆上再装上插销。

3.将拉线盒的各拉线锁销调到开锁状态(即拔起锁销柄旋转90°使锁销柄凸台脱离锁体凹槽。

4.将拉线盒的长、中、短拉线挂钩分别对应挂在升降杆上层、中层和下层拉线孔上。

5.在升降杆上装上负载并拧紧固定螺钉并摘下闭合锁挂钩。

6.立起升降杆并扶住,再展开支腿,向外拉拔伸缩杆锁并向外拉出伸缩杆到位并锁好。

7.将支脚托板放到支脚下面并旋转调节螺栓微调支脚使三个支腿都支撑受力并使升降杆呈垂直状态。

8.对正升降杆顶部拉线孔方位,以升降杆为中心,12.6m为半径将三个地钉钉在地上且地钉挂环朝向升降杆。

9.将三个拉线盒的拉线盒挂钩分别挂在三个地钉挂环上。

10.调整拉线盒短拉线锁销使其处于闭锁状态(即拔起锁销柄旋转90°使锁销柄凸台进入锁体凹槽内)将拉线盒摇把插入拉线盒短拉线摇把插孔内,顺时针旋转拉线盒摇把,三点同时摇紧拉线,将升降杆固定在垂直位置。

11.旋下手摇轴盖,将手摇把插到手摇轴上,顺时针均匀摇升降杆手摇把升起升降杆。升起过程边升起边放拉线,并指定专人观察升降杆的垂直情况,根据需要指挥拉线盒操纵员调松或调紧拉线以保持升降杆垂直升起,当看到下数第二节下部露出红色标志线或感觉摇不动时,升降杆已升到最大高度。

12.调整拉线盒长、中拉线锁销使其处于闭锁状态,将拉线盒摇把分别插入拉线盒长、中拉线摇把插孔内,顺时针旋转拉线盒摇把并听到有哒哒声,三点同时摇紧拉线,将升降杆固定在垂直位置。


八、手摇式升降杆避雷针降下与拆收

1.逆时针摇手摇把缓慢落下升降杆。拉线盒操纵员跟随拉线并按照

观察员指令调整拉线保持升降杆垂直下降,直到升降杆降落到位。

2.扶住升降杆,从地钉上摘下拉线盒再向内收回支腿伸缩杆。

3.拆下支腿和斜撑杆并放倒升降杆。

4.卸下负载,摘下拉线挂钩,再挂上闭合锁挂钩并拧紧闭合锁等。


九、手摇式升降杆避雷针维护与保养

1.升降杆淋雨使用之后,在降下呈闭合状态之前应晾干再降至闭合状态。

2.升降杆闭合后放在露天停放时,应戴上防护布罩,防止雨水和尘土进入。

3.如果长期不使用时,在雨季每间隔半个月升起晾干一次;非雨季每间隔一个月升起晾干一次。

4.在野外长期架设的升降杆大风之后或每间隔一个月检查升降杆的架设情况,杆体不应倾斜、变形,不允许松弛,发现问题及时排除。
