恶臭气体在线监测系统

一、恶臭气体在线监测系统产品功能介绍

恶臭气体在线监测系统又称恶臭气体监测仪，恶臭气体在线监测系统是基于大气污染网格化监测系统的一套实时在线监控，专门针对垃圾填埋场、垃圾处理站、垃圾发电厂、垃圾焚烧场地、化工厂等环境研发。

1.监测设备可同时监测复合恶臭气体（OU）、空气中的挥发性有机气体（TVOC）、硫化氢、氨气、气象参数（温度、湿度）。

2.监测设备具有良好的抗干扰能力，具备停电来电自恢复功能。具有防水、防尘设计，支持GPRS无线通讯。

3.监测设备需符合《污染物在线监控（监测）系统数据传输标准》HJ212-2017。

4.监测设备具备报警功能并采用一体化设计，可实现本地监测因子的超标灯光报警功能。

5.监测设备具备本地及远程标定功能，带预处理系统（除尘、水汽等杂质）一键消音。

6.监测设备主界面显示近60秒实时曲线，浓度数值采用数字及图形的显示方式。

7.监测设备可采用立杆、壁挂安装方式。

8.生命周期管理系统，系统对主要元器件进行生命管理，可根据设置的剩余寿命进行报警提示；

9.设备需配置彩色触摸屏，便于调试操作；

10.设备具备可拓展GPS定位功能，监测数据可与GPS定位信息关联存储；

11.具备高性能工业级无线模块；具备高性能工业级16/32位通信处理器；具备完备的防掉线机制，保证数据终端永远在线；RS232/RS485接口。

12.信号输出：4G无线传输功能、RS-485

13.工作电源：AC220V±10%，50HZ，5A

14.工作温度：-30~70℃（指处理器部分）

15.工作湿度：0~90%RH

16.内置4G无线通信模块，可对无线传输数据发送间隔，发送IP/域名地址进行设定和修改，支持HJ212协议。无缝对接客户及环保局平台，上次“实时”、“分钟”、“小时”、“日”数据。

二、恶臭气体在线监测系统产品技术参数

三、恶臭气体在线监测系统产品特色

应用环境

污水处理厂

再造烟叶厂

垃圾填埋场

垃圾中转站

化工及工业园区

四、恶臭气体在线监测系统产品安装

风途科技恶臭气体监测系统产品施工安装方案

HJ 664-2013环境空气质量监测点位布设技术规范（试行）

1、安装环境

安装环境应尽量遵循环境监测系统的运行环境（包括环境温度、环境湿度、环境压力）要求。应尽量避免有机械震动、强电磁辐射、空气（风速）流动过快以及环境温度、环境湿度过高的区域。空气的流速过快会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。

2、安装位置

总体原则应考虑到被监测气体扩散空间、风向、环境温度、环境湿度、监测区域封闭性以及工艺压力和周围设备分布情况等因素。有人员值守或人员经常滞留的区域应优先考虑。

恶臭气体在线监测系统指导安装

一、地基预埋，配预埋件施工

1、地笼中间框架为正方形21cm*21cm，高51cm，底部外边勾与勾距离31cm，如图1。预埋施工尺寸不低于50cm*50cm，深度40-43cm。

2、找准水平位置，以及合适方向放置预埋件，有一个正面方向朝南。浇筑预埋件时，注意不要把混凝土浇筑到穿线管内或者预埋件螺柱上。预埋件在土坑里位置要正，不要歪斜，并固定好预埋件，以防止浇筑混凝土时，预埋件的位置发生变化。如图2。

3、布线，根据订单需求提前合理布线，包括电源线。如需要布线，浇筑混凝土前，需要先放置穿线管，常规为PVC材质的塑料管，直径根据供电线缆尺寸自定。穿线管需高于预埋件中心预留孔5cm，另一端以能接到相应设备处为标准。

恶臭气体在线监测系统一句话卖点：

恶臭气体在线监测系统是一款专为垃圾处理、化工等场景设计的恶臭气体在线监测设备，可同时监测氨气、硫化氢、臭气浓度、TVOC等多种恶臭因子及温湿度，解决恶臭污染实时监控与超标预警问题。

恶臭气体在线监测系统常见问题解答：

1.恶臭气体在线监测系统可以监测哪些气体因子？

设备支持监测氨气、硫化氢、臭气浓度、TVOC，标准八参配置还可扩展甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、三甲胺等因子，同时监测温度、湿度气象参数，具体监测因子可根据客户需求选择配置。

2.恶臭气体在线监测系统适用于哪些应用场景？

该设备专门针对垃圾填埋场、垃圾处理站、垃圾发电厂、垃圾焚烧场地、污水处理厂、再造烟叶厂、化工及工业园区等易产生恶臭气体的环境研发，适用于需要实时在线监控恶臭污染的区域。

3.恶臭气体在线监测系统的数据能否对接环保局平台？

设备符合HJ212-2017《污染物在线监控（监测）系统数据传输标准》，内置4G无线通信模块，支持HJ212协议，可无缝对接客户及环保局平台，上传实时、分钟、小时、日数据，满足环保监管数据联网要求。

4.恶臭气体在线监测系统的传感器精度和误差范围是多少？

设备采用电化学、PID光离子、金属MOS传感器，测量误差为FS.≤±5%，环境温度适应范围-20℃至+50℃，环境湿度0-95%RH，能够满足恶臭气体在线监测的精度要求。

5.恶臭气体在线监测系统有哪些报警和提醒功能？

设备具备报警功能，采用一体化设计，可实现本地监测因子超标灯光报警；同时具备生命周期管理系统，对主要元器件进行生命管理，可根据设置的剩余寿命进行报警提示，便于运维人员及时维护。

6.恶臭气体在线监测系统的安装方式有哪些？安装环境有什么要求？

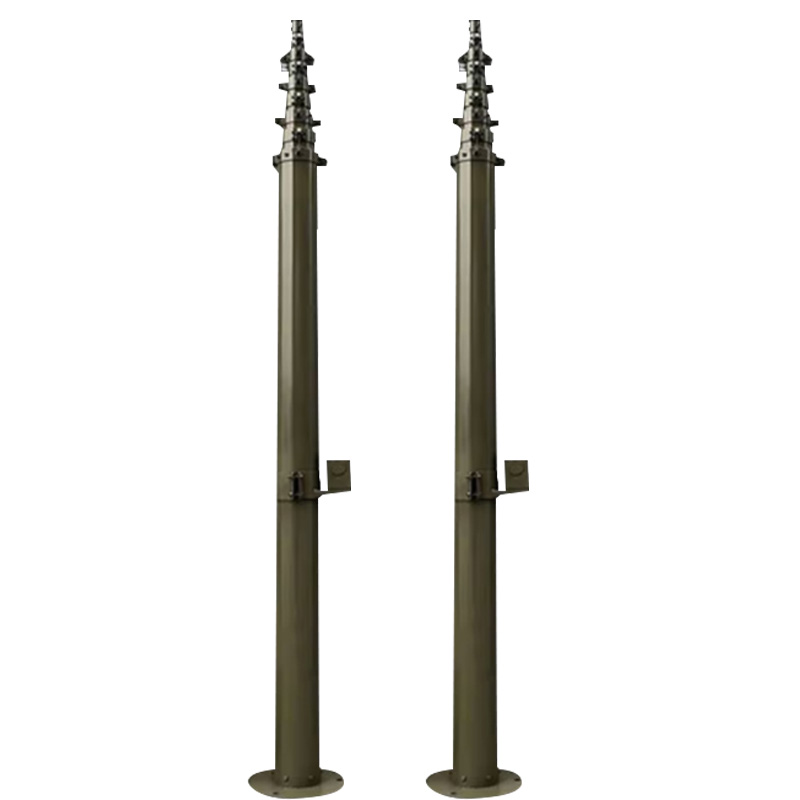

设备可采用立杆或壁挂安装方式，配备1200mm镀锌立杆。安装环境应避免机械震动、强电磁辐射、空气流速过快及温湿度过高区域，有人员值守或经常滞留的区域应优先考虑布设监测点位。

7.恶臭气体在线监测系统的价格是多少？

恶臭气体在线监测系统价格为88000元，具体配置（如监测因子数量、标准四参或标准八参）可能影响最终报价，建议根据实际监测需求确定配置方案。

8.恶臭气体在线监测系统有哪些实际应用案例？

该设备已应用于污水处理厂、再造烟叶厂、垃圾填埋场、垃圾中转站、化工及工业园区等场景，用于恶臭气体实时在线监控与超标预警，帮助用户实现恶臭污染的网格化监测管理。
