组件el测试仪

编辑:超声波气象站 发布时间:2024-04-19

组件el测试仪

组件el测试仪产品简介:

组件el测试仪又称便携式组件EL测试仪,组件el测试仪用于检测光伏电池组件的隐裂、碎片、虚焊、黑片、断栅及混档等各类缺陷,是目前在在太阳能电池片质量检测中使用较多的EL检测仪。组件el测试仪应用于光伏太阳能电池板的内部缺陷检测,可更好的帮助用户完成产品质量检测把控生产与安装风险,

组件el测试仪高感检测设备具备更高的成像检测精度在N型半片组件测试更为突出,并且搭载专业级EL检测软件可帮助用户在检测过程中就完成测试报告的处理工作。

同时具备了多组件成像能力,能够完成1~2组光伏板的同步成像,画质更高,检测速度更快,光伏电站检测业务首选设备。


组件el测试仪应用场景:

适用于光伏电站组件到货检与安装后支架上组件测试,以及仓库/实验室/工厂的组件质量检测,可配套组串电源实现多组件组串测试


组件el测试仪可识别缺陷类型:

隐裂

破片

碎片

断栅

黑心

虚焊

热斑

工艺污染

低效率片

黑边

烧结

过刻

穿孔

pid


组件el测试仪产品特点优势:

1、2400万级高感红外相机、图像解析更清晰

2、全时暗光自动对焦模块在夜晚测试具备更卓越的对焦性能

3、软件控制相机与电源的同步测试无需多步操作上电与拍照

4、程控恒流电源现场检测实现24小时不间断测试

5、平板电脑可无线控制整套设备操作并查看检测结果

6、专业级EL检测APP软件实现报告一体化生产模式

7、储能电源现场检测无需任何准备即可测试

8、三米碳纤维三脚架安装后组件多角度测试更便捷

9、整机无线远程操作测试,一人即可完成整个项目

10、三防拉杆箱携带运输轻便安全


组件el测试仪应用领域:

场景

工厂组件、仓库组件、电站现场组件测试、组串测试

测试

白天:户外防红外暗室测试;室内无太阳光环境测试

夜晚:直接三脚架测试,灯光月光无影响

对象

晶硅组件、薄膜组件(可定制)

数量

单块组件成像检测


组件el测试仪可选配件配置:

储能电源

30AH储能;续航1500块组件,1kw功率

组串电源

1500V进口程控电源,1~36块组件同步供电

防红外暗室

2300x2300x1200mm白天检测模块

备用电源

输出60V10A,AC220V输入,1.5kg


组件el测试仪标配规格参数:

模块

配置

规格

相机模块

像素

2476万像素(高感)

分辨率

6000x4000

芯片

23.5x15.6mm、CMOS传感器

红外芯片

Lailx10s锗芯片 99.9%红外折射率

精度

0.5.0mm/pixel

检测速度

0.1~30s可调

弱电流测试

可在3A弱电流呈现清晰隐裂成像

光屏蔽

灯光、月光、星光、室内轻微太阳光、300辐照度以下太阳光对测试无影响

检测面积

4000mm*3000mm

同步成像

1~2块组件

镜头

18mm广角红外镜头

对焦模式

全时暗光自动对焦

电池

980mah

内存卡

32GB

数据线

10cm

电源模块

容量

10AH

电芯

高性能离锂电池

输出电流

8A

电流精度

0.1A

输出电压

70V

电压精度

0.1V

负载功率

100W~600W;上限不高于700W

检测数量

300~500块光伏板

控制面板

LED数显程控面板

功能设置

延迟断电功能

程控模块

软件无线控制检测上电

稳态模块

恒定电源输出电流电压不受电量大小变化

电路保护

短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板

上电线

10cm交流三孔输入线

直流线

5m直流输出线、MC4端口对接组件

电脑

平板电脑

 64G、10.5英寸

Wi-Fi

2.4G

内置2.4GWi-Fi无线控制模块

4G

高性能Wi-Fi控制器、150控制范围

软件

检测控制

无线控制:相机检测

无线控制:EL电源测试

登陆设置

账号+密码+授权码

相机控制

可调节相机曝光时间、ISO、光圈等

电源控制

可控制电源长时通电、可控制电源延迟通断电并同步拍照检测

条码匹配

扫码器、摄像头、手动录入

水印

日期防伪水印

缺陷标记

可在检测图标记对应缺陷位置

缺陷分类

可将所检测图片安卓5个缺陷分类保存并管理

项目管理

可对检测图像导出生成检测报告

PC

电脑软件

检测自动检测,缺陷分类识别保存,文件夹日期管路,统计,增益,截图,相机参数调节,专业管理台式机软件

支架系统

检测支架

1.5米铝合金支架

检测云台

支架一体式安装,360度旋转

定位模块

检测定位

十字激光定位仪,快速定位支架上后组件位置,可提高数倍检测效率

使用环境

沙漠,高原,屋顶,丘陵,山坡,厂房,屋顶,雪地,大棚,农光互补,鱼光互补,风光互补,等各种环境

质保售后

2年质保、24H响应、72H故障解决方案、备品备件协调

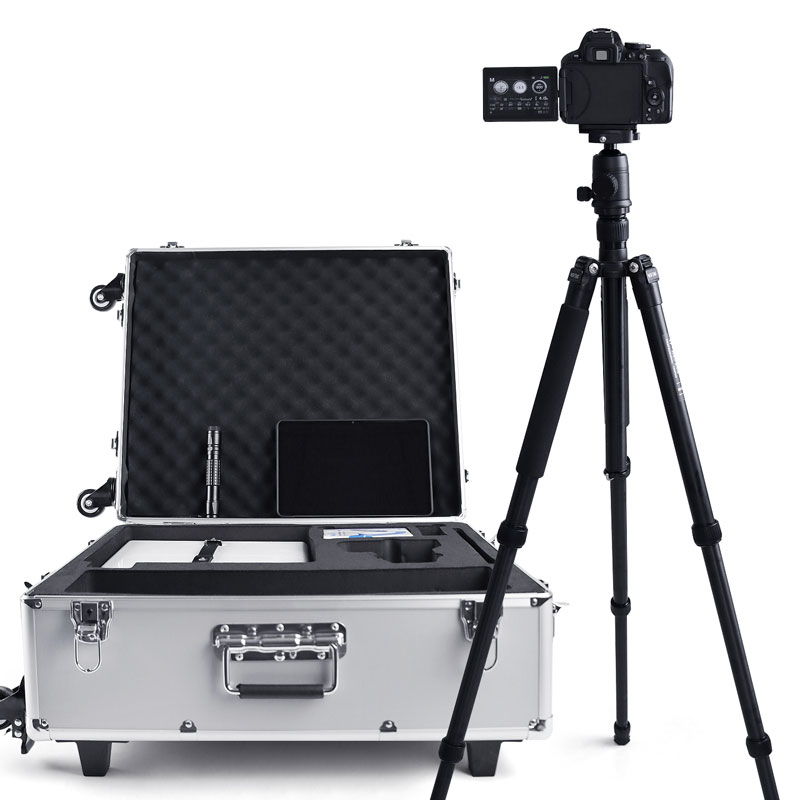

组件el测试仪配置清单:

序号

名称

规格

数量

单位

1

EL相机

2400万红外相机,全时暗光自动对焦,高感红外

1

2

EL红外镜头

18mm广角红外镜头;精度0.8mm

1

3

平板电脑

64G平板电脑

1

4

Wi-Fi传输模块

内置2.4G Wi-Fi模块

1

5

Wi-Fi控制模块

4G Wi-Fi软件控制模块;150米无线控制

1

6

数据线/充电器

标准

1

7

相机电池

标准

2

8

检测支架

3m碳纤维三脚架

1

9

检测云台

720云台

1

10

EL-DC智能移动电源

10AH储能,70V,700W,恒流恒压输出,程控,续航300~500块组件,APP软件控制通断电

1

11

上电线

5米

1

12

检测定位仪

十字镭射激光定位,快速定位检测组件位置

1

13

设备拉杆箱

专用三防仪器拉杆箱;

1

14

LX-APP管理软件

无线控制相机检测;无线控制移动电源通断电,条码手动/扫码/视频录入并对应匹配检测图片,图片水印防伪;缺陷手动标记,缺陷Ai标记,缺陷识别分类保存;项目管理;检测报告导出word(图片报告,定位报告);图像矫正;电站建模等功能

1

15

windows软件

检测自动检测,缺陷分类识别保存,文件夹日期管路,统计,增益,截图,相机参数调节,专业管理台式机软件

1

*

适用场景

光伏电站安装前测试;支架上组件测试
