VOC在线监测报警系统

编辑:超声波气象站 发布时间:2024-04-25

VOC在线监测报警系统

一、VOC在线监测报警系统产品概述

VOC在线监测报警系统又称工业废气排放监测设备、VOCS在线报警超标检测系统,VOC在线监测报警系统采用泵吸式采样方式,可直接连接烟道等气体出口管道,用于烟气排放VOCs多种气体浓度24小时连续在线监测 。

1.产生背景及应用领域

挥发性有机物(VOCs)是形成细颗粒物(PM2.5)、臭氧(O₃)等二次污染物的重要前体物,进而引发灰霾、光化学烟雾等大气环境问题。随着我国工业化和城市化的快速发展以及能源消费的持续增长,区域内空气重污染现象大范围同时出现的频次日益增多,严重制约社会经济的可持续发展,威胁人民群众身体健康。因此,为根本解决PM2.5、O₃等污染问题,切实改善大气环境质量,国家积极推进其关键前体物VOCs的污染防治工作。近年来,京津冀及周边各省市就加强重点工业源挥发性有机物排放在线监控工作,对重点行业挥发性有机物(VOCs)固定污染源、无组织排放在线监测设施和超标报警传感装置安装、联网提出明确建设要求。

VOCs排放监测主要涉及石油化工、有机化工、制药制造、工业涂装、机械制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶黏剂、制鞋、油品储运的行业。同时排放具有无组织逸散和有组织固定污染源排放、污染物质种类多、浓度变化大、排放时间不确定等特点。TVOC自动监测报警系统可实时联系提供TVOC总量及各行业重点监测因子数据,并与环保局主管部门实时在线联网,实现TVOC总量减排实时监控及排污收费等功能。

2.监测范围

本产品监测因子为苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二异氰酸酯(TDI)等等。

产品依据《环境空气挥发性有机物气象色谱连续监测系统技术要求及检测方法》(HJ 1010—2018)

《关于加强固定污染源废气挥发性有机物监测工作的通知》

《固定污染源废气总烃、甲烷和非甲烷总烃的测定气相色谱法》

TVOC有组织排放在线监测总有机物分析、无组织排放、TVOC烟气废气在线监测;

TVOC回收、整理前/后的在线监测中的总有机物分析;

热电厂循环流化床锅炉用于燃烧控制室的烟道气体监测;

钢铁厂轧钢加热炉用于解决降低氧化烧损或脱碳层厚度时的炉气气氛检测;

全氢热处理炉用于检测辐射管是否烧穿漏气;汽车尾气排放检测;

其他工业窑炉及垃圾焚烧炉废气监测。工业排放有机挥发性废气;

排放管道中总碳氢化合物(THC)及非甲烷总烃(NMHX)、苯类、二甲基甲酰胺、烷类、烯类及环状芳香族碳氢化合物的定量定性分析;

工业区或化工区复杂有毒有害有机物;

污染源VOC在线监测;

恶臭类有机硫化物在线监测;

厂界多点无组织排放在线监测

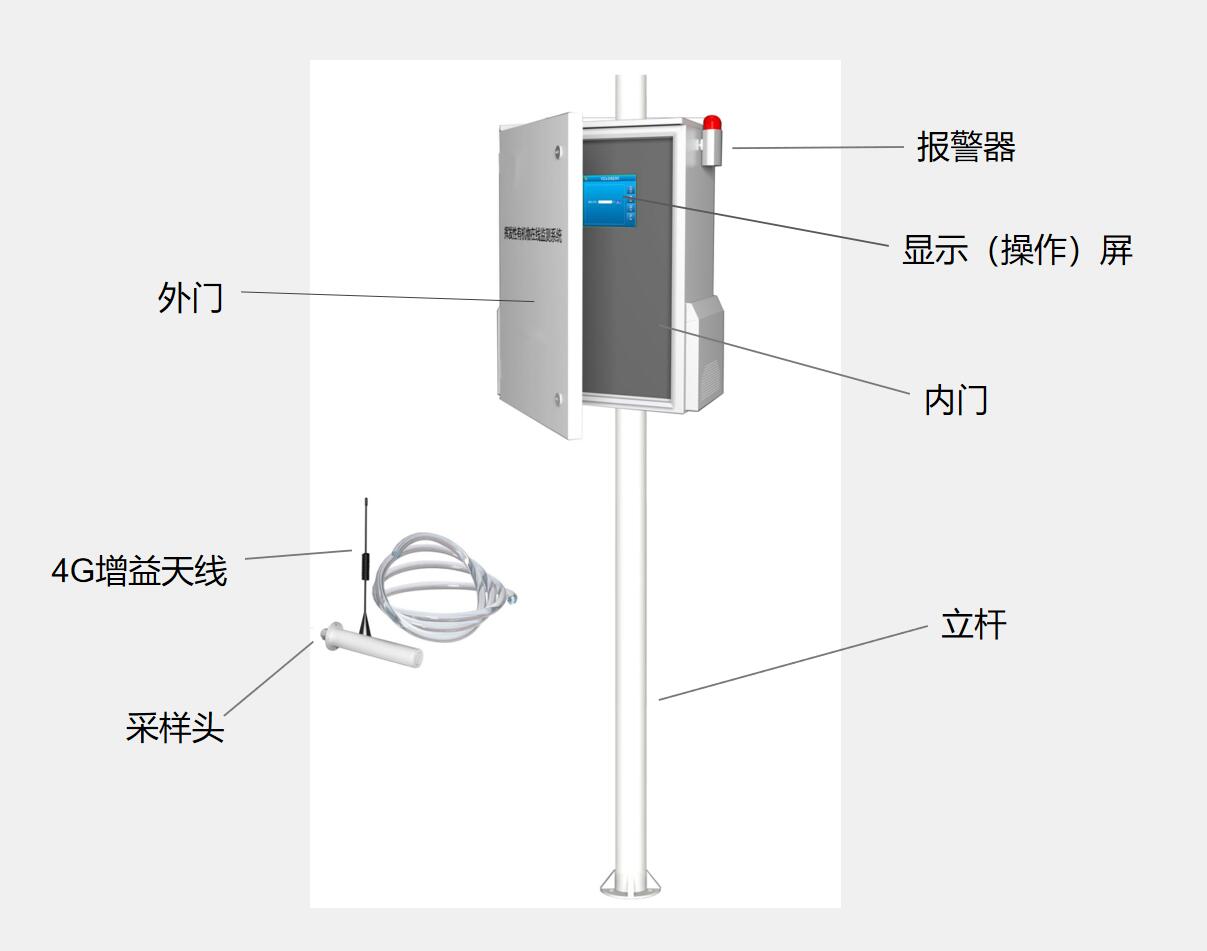

3.结构组成

VOC在线监测报警系统

4.监测原理

电化学、有组织


二、VOC在线监测报警系统产品特点

1.高性能传感器,具有良好的抗干扰性能,预处理单元稳定可靠,采用隔膜泵技术。

2.液晶面板显示采用7"触摸大屏显示,全中文界面,人机交互界面方便操作。直观显示工作数据。

3.无线4G网络传输数据,传输稳定可靠,全软件自动校准功能。

4.支持反吹功能。检测现场具有现场声光报警功能,气体浓度超标即时报警,是危险现场作业的安全保障。

5.独立气室,更换传感器无须现场标定,传感器关键参数自动识别。

6.采用微处理器技术,响应速度快,测量精度高,稳定性和重复性好

7.检测现场具有现场声光报警功能,气体浓度超标即时报警,是危险现场作业的安全保障

8.现场带背光大屏幕多参数LCD显示,直观显示气体浓度、类型、单位、工作状态等

9.独立气室,更换传感器无须现场标定,传感器关键参数自动识别

10.全量程范围温度数字自动跟踪补偿,保证测量准确性


三、VOC在线监测报警系统产品参数

显示单元 显示参数 7”真色彩液晶屏(800×480)
操作方式 触摸操作
传输标准 数据协议 污染源在线自动监控(监测)系统数据传输标准(HJ212-2005)
通信接口 传感器接口 RS485/Modbus
开关量接口 2路
数据通信 4G无线传输,1min上传间隔
工作环境 温度 -25℃~+70℃
湿度 5%RH ~95%RH
系统参数 电源 AC220V±10% 50Hz
功耗 ≤15W
电磁兼容 IEC三级
TVOCs探头 测量原理 PID
采样方式 泵吸式(2L/min)
量程 0~20ppm,100ppm,1000ppm
温湿度 -20~70℃;0~~100%RH
示值误差 ≤10%FS
零点漂移 1H零点漂移≤5%FS 24H零点漂移≤20%FS
量程漂移 1H量程漂移≤5%FS24H量程漂移≤20%FS
响应时间 <120s
重复性 ≤5%
测量误差 ≤20%


四、VOC在线监测报警系统云平台

1.政府监管平台完美对接能力

2.多任务、高并发、低延时

3.多平台同步查看、多维度检索能力

4.数据高亮报警与短信推送能力

5.多层级管理与权限分配能力

6.支持数据大屏展示与定制开发
