结冰厚度传感器

一、结冰厚度传感器简介

结冰厚度传感器又称积冰厚度传感器、冰厚传感器，结冰厚度传感器是应用于电力输电线路专用传感器，采用独特的微波检测技术进行结冰以及结冰厚度的监测。结冰厚度传感器采用独特的微波检测技术并结合温度分析实现对各种类的风力发电机组的机箱、叶片、电缆、冷却塔、通信天线、户外设备等进行结冰情况的实时监控，给出监测区域的结冰报警，并可进行结冰厚度的计算，实时评估结冰的危害，并给出除冰控制指令，启动除冰系统，保护结冰恶劣气候环境下设备机组的安全运行，提高设备运行效率，减少除冰耗能。

叶片区域结冰监测采用预埋式结构，传感器体积小，可分布式安装，易于安装在叶片边缘等易结冰区域，从而解决现有的非接触式结冰监测不能准确反映结冰信息的问题，传感器采用防雷结构设计，避免雷击对传感器以及叶片的危害，传感器自带加热功能，减少漏报误报的概率。

风力发电机组机箱外壳结冰监测传感器解决已安装风机无法进行叶片预埋结冰监测的问题，根据机箱表面结冰信息并结合温湿度传感器监测风场的气候状况，进而间接反应叶片的结冰状况，启动叶片除冰系统，减少结冰的恶劣气候环境带来的运行事故，提高发电效率。

户外设备、天线、冷却塔、电缆等设备的结冰监测，根据实际应用场合选择安装位置，传感器可根据实际位置定制化设计，便于最大程度地反映设备的结冰信息。

二、结冰厚度传感器产品原理

常用的自动结冰探测器有振荡式、压差式、微波扰动式、放射性同位素和光学结冰探测器等。

震荡式结冰探测器核心部件是超声波轴向震荡探头。振荡探头在结冰后，振荡频率会发生变化，利用这个原理，便能感知飞机是否结冰了。

压差式结冰探测器又被称作冲压空气式结冰探测器，它利用测量迎面气流的动压（全压）与静压的差值，来判断飞机是否结冰。

光学结冰探测器利用光学的吸收强度变化来判断是否结冰。

微波扰动式利用探头器表面冰或其它物质对微波的吸收强度来判断是否结冰。

放射性同位素结冰探测器则是利用结冰之后从放射源抵达计数器的β粒子（电子）数量减少的原理工作的。

三、结冰厚度传感器技术指标

结冰检测量程：0.2mm~50mm

最小结冰厚度：0.2mm

最大结冰厚度：50mm

结冰报警厚度值：0.2~50mm（可调）

测量精度：±2%FS

数据分辨率：0.001mm

通讯方式：RS485，MODBUS-RTU

工作温度：-40℃~85℃

工作湿度：0~100%RH

存储温度：-55℃~85℃

工作电压：DC+9~30V

功率：0.4W（非加热模式下）；40W（最大加热功率）

电磁兼容：防雷击、防电磁干扰设计

加热功能：带

四、结冰厚度传感器安装方式

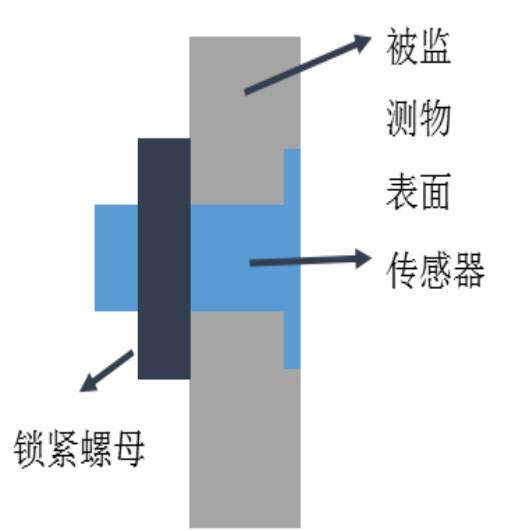

机械安装结冰监测传感器采用法兰固定安装于被测附近，安装原则是传感器表面能最大化的反映被测物表面的覆冰情况。

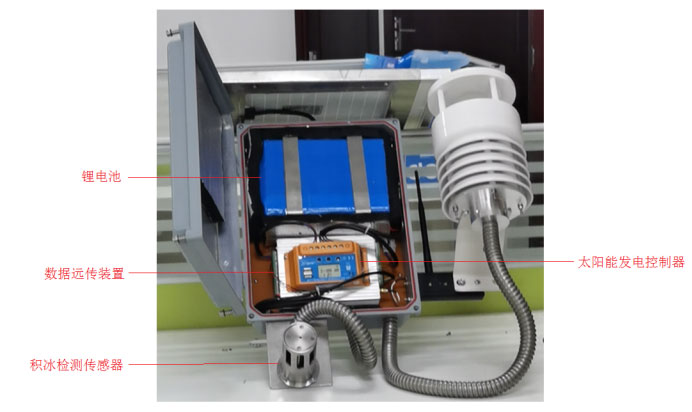

设备机箱结冰监测传感器采用外置式安装，传感器采用固定架竖直安装在机箱表面，监测面迎风安装。

五、结冰厚度传感器接线定义

结冰厚度传感器一句话卖点：

结冰厚度传感器是一款基于微波检测技术、可实时监测设备结冰厚度并联动除冰系统的专用传感器，解决电力输电线路、风力发电机及户外设备在恶劣气候下的结冰监测与安全运行问题。

结冰厚度传感器常见问题解答：

1.结冰厚度传感器主要应用在哪些场景？

主要应用于电力输电线路、风力发电机组（机箱、叶片、电缆、冷却塔）、通信天线及各类户外设备的结冰实时监控，可给出结冰报警并联动除冰系统，保障设备在恶劣气候下的安全运行。

2.结冰厚度传感器的测量范围和精度是多少？

结冰检测量程为0.2mm~50mm，最小可测结冰厚度0.2mm，最大50mm，测量精度±2%FS，数据分辨率达0.001mm，结冰报警厚度值可在0.2~50mm范围内调节，满足精细化监测需求。

3.结冰厚度传感器采用什么工作原理？

采用独特的微波检测技术，结合温度分析判断结冰情况，通过探头表面冰层对微波吸收强度的变化来感知是否结冰及计算结冰厚度，并实时评估结冰危害、给出除冰控制指令。

4.结冰厚度传感器有哪些突出功能特点？

传感器体积小，可采用预埋式或外置式安装，支持分布式布设；具备防雷击、防电磁干扰设计；自带加热功能，可减少漏报误报概率；支持RS485/MODBUS-RTU通讯，工作温度范围-40℃~85℃。

5.结冰厚度传感器如何安装？

机械安装采用法兰固定于被测物附近，原则是传感器表面能最大化反映被测物覆冰情况；设备机箱监测采用外置式，用固定架竖直安装在机箱表面，监测面迎风安装，也可根据实际位置定制化设计。

6.结冰厚度传感器的供电和功耗情况如何？

工作电压为DC+9~30V，非加热模式下功率仅0.4W，最大加热功率为40W。供电范围宽，低功耗设计适合长期野外无人值守运行，加热功能可在低温结冰环境下保障监测稳定性。

7.结冰厚度传感器的价格是多少？

该产品市场参考价格为14000元，具体成交价格可能因配置、采购数量及项目需求有所浮动，建议以实际询价为准。产品由风途品牌提供，具备完整的技术参数与安装指导支持。

8.结冰厚度传感器在风力发电领域有何实际应用价值？

可对风机机箱、叶片、电缆等部位进行结冰实时监控，预埋式传感器分布式安装于叶片易结冰区域，结合温湿度数据分析风场气候状况，及时启动叶片除冰系统，减少运行事故、提高发电效率并降低除冰耗能。
